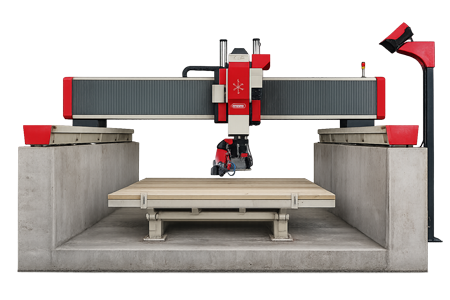

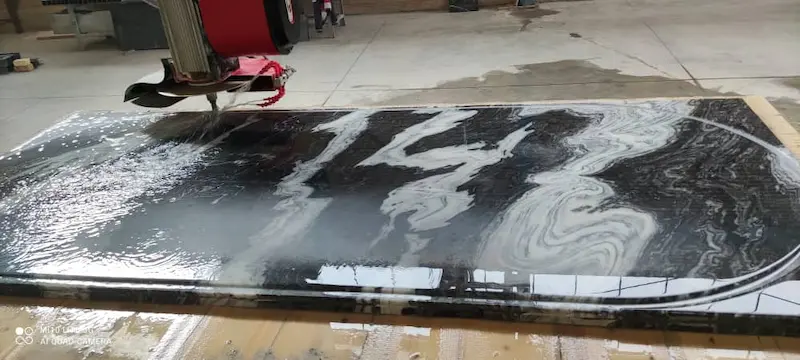

King 33-BSS یک دستگاه فرز دروازه‌ای CNC پنج محور همزمان (True Simultaneous 5-Axis Gantry CNC) برای برش، ماشین‌کاری و فرآوری انواع اسلب سنگ طبیعی، پرسلان، سرامیک اسلب، کوارتز، سنگ مهندسی و صفحات بزرگ ساختمانی است. این دستگاه با بهره‌گیری از فناوری پیشرفته CNC، امکان اجرای برش‌های مستقیم، منحنی، فارسی‌بر، سوراخکاری، شیارزنی، حجاری سه‌بعدی و ماشین‌کاری کامل قطعات را تنها با یک بار فیکس کردن اسلب فراهم می‌کند. طراحی پنج محور هم‌زمان باعث می‌شود ابزار در هر زاویه دلخواه روی قطعه حرکت کرده و پیچیده‌ترین پروژه‌های معماری، دکوراسیون داخلی و تولید مصنوعات سنگی با بالاترین دقت و کیفیت اجرا شوند.

برخلاف بسیاری از دستگاه‌های موجود در بازار که تنها از سیستم 3+2 Axis بهره می‌برند، King 33-BSS یک دستگاه CNC پنج محور همزمان (True Simultaneous 5-Axis CNC) است. در این فناوری، هر پنج محور دستگاه به‌صورت هم‌زمان و کاملاً هماهنگ حرکت می‌کنند و ابزار در طول عملیات ماشین‌کاری، زاویه خود را به‌طور پیوسته تغییر می‌دهد. نتیجه این فناوری، اجرای سطوح سه‌بعدی پیچیده، انحناهای نرم، فارسی‌برهای دقیق، ماشین‌کاری لبه‌ها و تولید قطعات خاص بدون نیاز به توقف یا تغییر وضعیت قطعه است. این قابلیت علاوه بر افزایش چشمگیر کیفیت سطح نهایی، زمان تولید را کاهش داده و امکان ساخت پروژه‌هایی را فراهم می‌کند که با دستگاه‌های سه محور یا سیستم‌های 3+2 عملاً قابل اجرا نیستند.

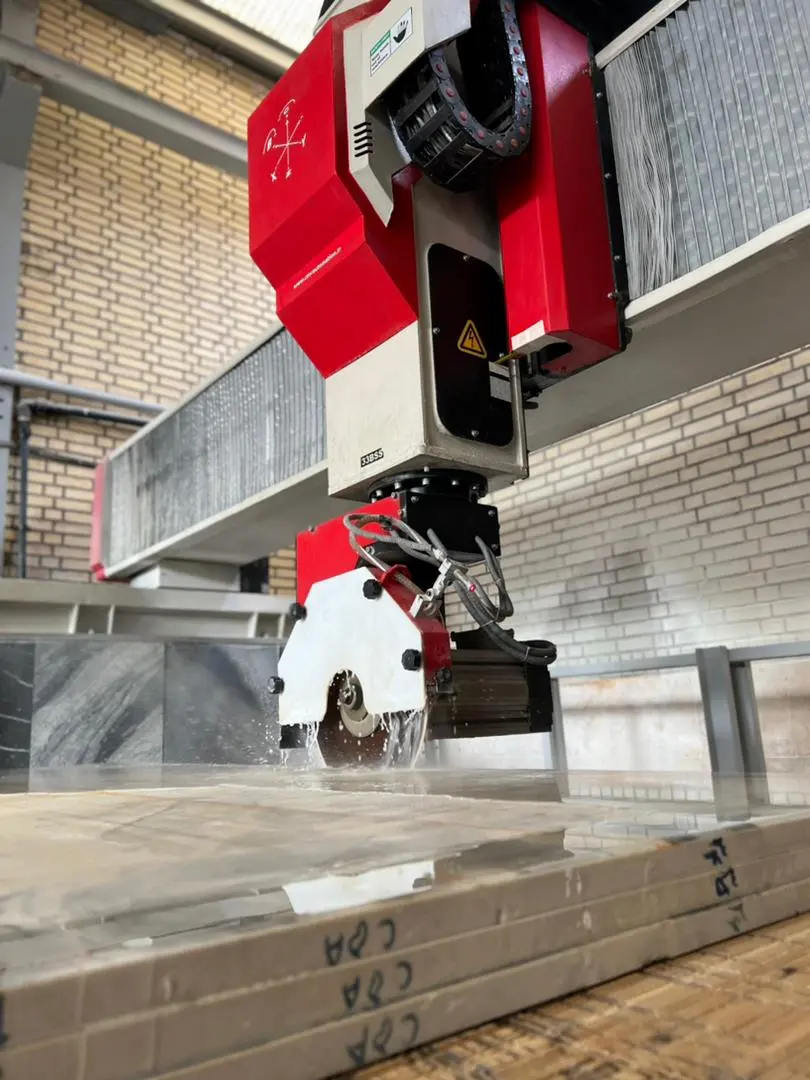

قلب این دستگاه، کلگی پنج محور Hi-Tech است که در محورهای چرخشی خود از گیربکس‌های دقیق مورد استفاده در بازوهای رباتیک صنعتی بهره می‌برد. استفاده از این گیربکس‌های پیشرفته باعث شده میزان Backlash (لقی مکانیکی) در محورهای چرخشی تقریباً به صفر برسد و تمامی حرکات زاویه‌ای با نهایت دقت و تکرارپذیری انجام شوند. این ویژگی هنگام اجرای فارسی‌برهای دقیق، ماشین‌کاری لبه‌ها، ساخت صفحات کابینت سنگی، سینک‌های توکار، کانتر آشپزخانه و پروژه‌های سه‌بعدی اهمیت بسیار زیادی داشته و کیفیت نهایی قطعات را به شکل محسوسی افزایش می‌دهد.

حرکت تمامی محورهای دستگاه توسط سروو موتورهای صنعتی (Servo Motor) انجام می‌شود و سیستم انتقال نیرو در محورهای خطی بر پایه دنده شانه مورب (Helical Rack & Pinion) طراحی شده است. استفاده از دنده شانه مورب نسبت به دنده‌های ساده، باعث درگیری هم‌زمان چند دندانه، حرکت نرم‌تر، کاهش لرزش، صدای کمتر و افزایش دقت در سرعت‌های بالا می‌شود. همچنین سروو موتورها با بهره‌گیری از سیستم فیدبک لحظه‌ای (Closed Loop)، موقعیت تمامی محورها را به‌طور مداوم کنترل کرده و با دقت بسیار بالا فرمان‌های CNC را اجرا می‌کنند. نتیجه این طراحی، حرکت کاملاً روان، شتاب‌گیری و توقف نرم، دقت فوق‌العاده در ماشین‌کاری و حفظ کیفیت برش حتی در پروژه‌های سنگین و تولید مداوم است.

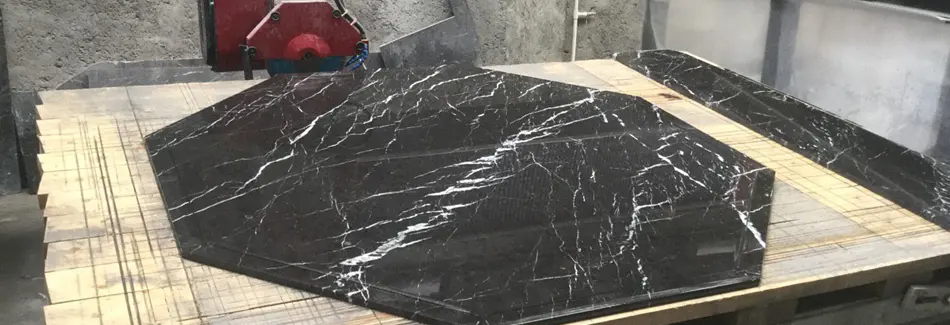

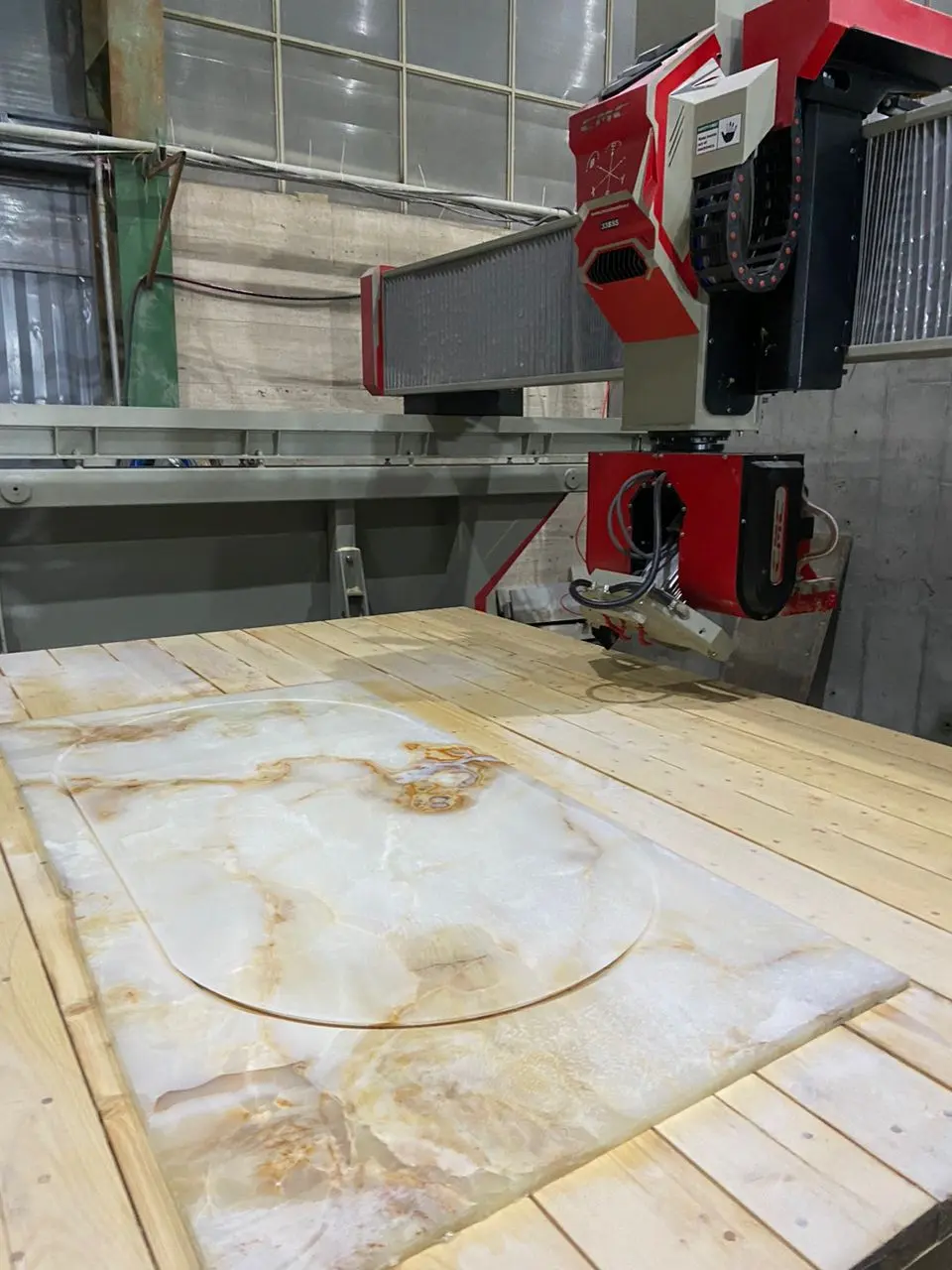

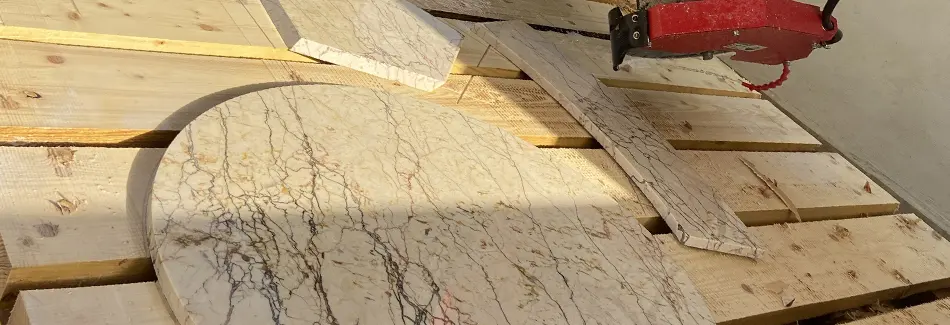

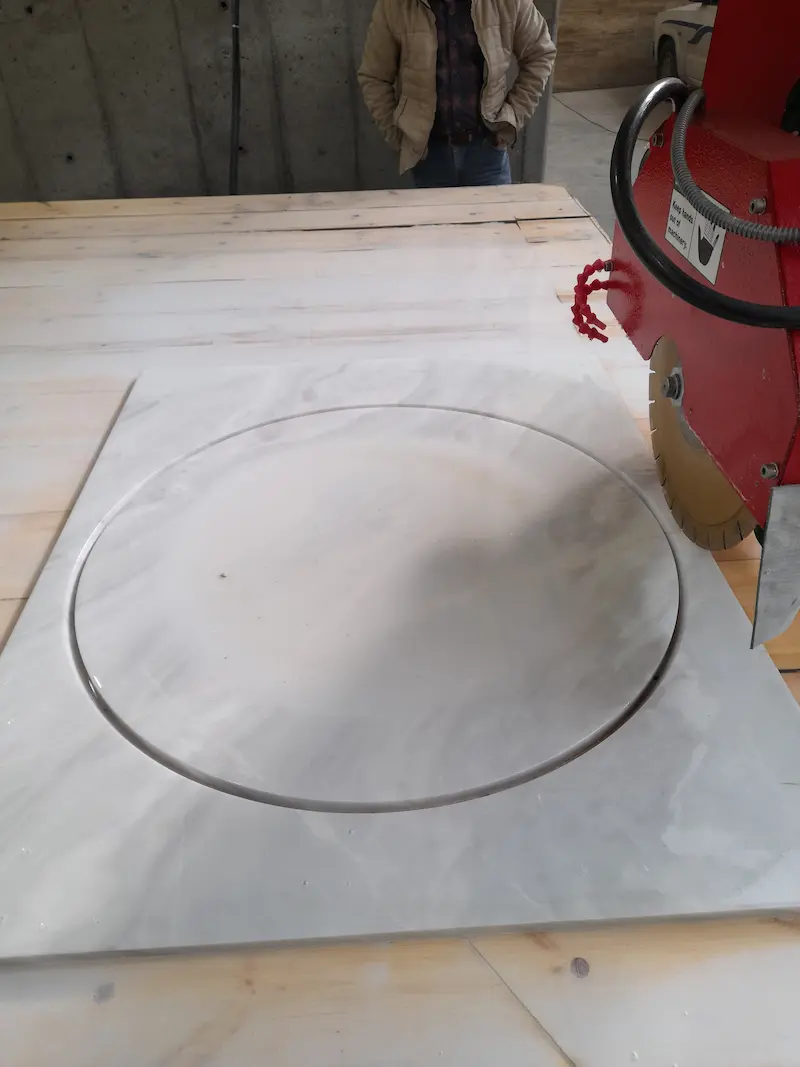

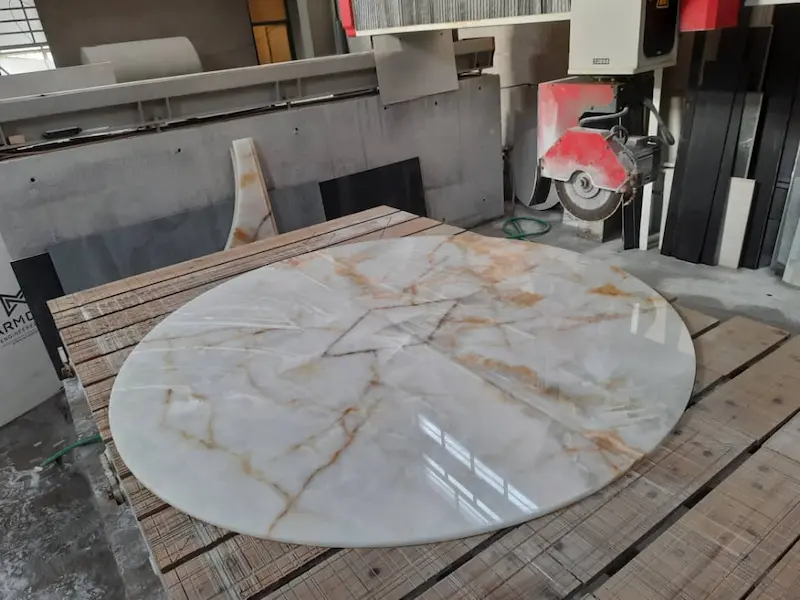

یکی از قابلیت‌های منحصربه‌فرد King 33-BSS، بهره‌مندی از سیستم وکیوم لیفتینگ (Vacuum Lifting System) است. هنگام برش قطعاتی مانند دایره، بیضی یا اشکال بسته، در انتهای مسیر برش ممکن است تیغه دیسکی پس از عبور از قطعه، وارد بخش سالم اسلب شده و به سنگ مجاور آسیب وارد کند. برای جلوگیری از این مشکل، دستگاه به‌صورت کاملاً خودکار و در زمان مناسب، قطعه برش‌خورده را توسط سیستم وکیوم از روی اسلب بلند کرده و چند سانتی‌متر جابه‌جا می‌کند. سپس عملیات برش بدون هیچ‌گونه برخورد اضافی با سنگ ادامه پیدا می‌کند. این فناوری علاوه بر جلوگیری از آسیب دیدن قطعات و اسلب‌های گران‌قیمت، باعث افزایش دقت، کاهش ضایعات، حذف عملیات اصلاح دستی و افزایش بهره‌وری در تولید می‌شود؛ قابلیتی که در پروژه‌های حرفه‌ای برش اسلب سنگ و سرامیک اهمیت بسیار بالایی دارد.

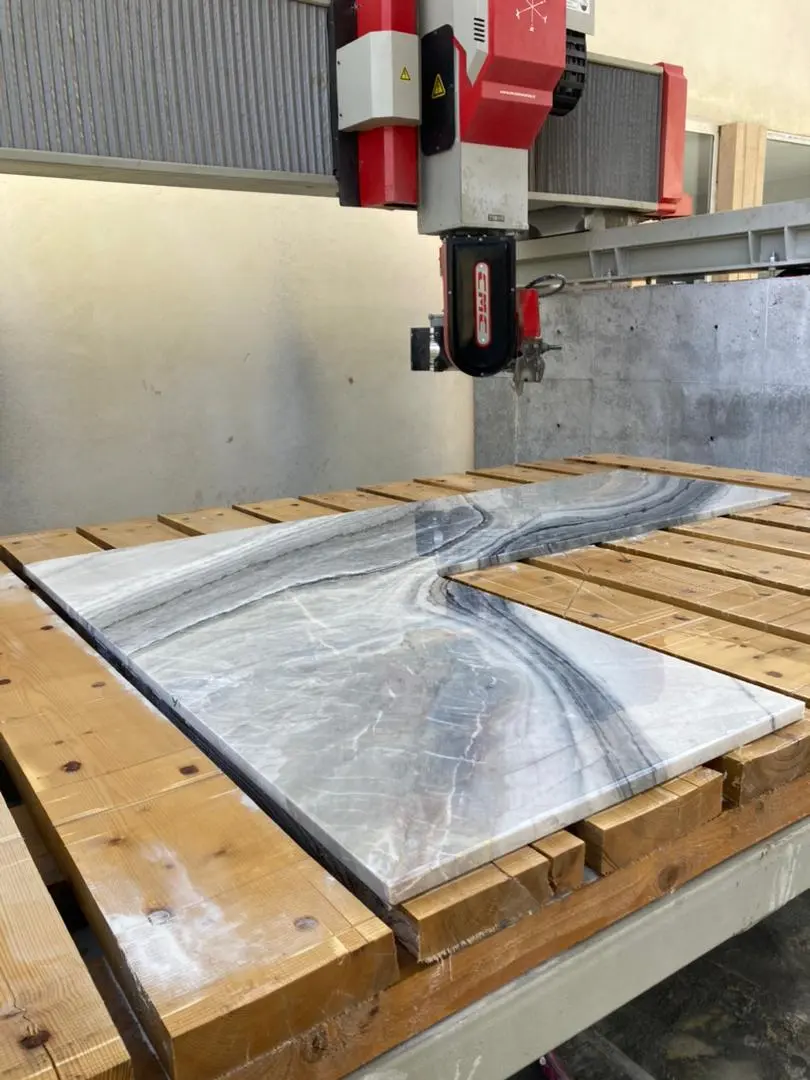

یکی دیگر از امکانات پیشرفته King 33-BSS، استفاده از دوربین اسکنر صنعتی برای تصویربرداری از اسلب است. تصویر واقعی سنگ وارد نرم‌افزار شده و اپراتور می‌تواند قطعات را با چند کلیک ساده روی رگه‌ها، طرح‌های طبیعی و قسمت‌های سالم اسلب جانمایی (Nesting) کند. این قابلیت علاوه بر کاهش چشمگیر پرت سنگ، استفاده بهینه از اسلب‌های گران‌قیمت را ممکن ساخته و باعث افزایش کیفیت ظاهری محصولات نهایی می‌شود.

این دستگاه از یک نرم‌افزار حرفه‌ای ایتالیایی بهره می‌برد که امکان وارد کردن فایل‌های DXF و سایر فایل‌های طراحی CAD را فراهم می‌کند. اپراتور تنها با چند کلیک ساده می‌تواند قطعات را روی اسلب جانمایی کرده، میزان پرت سنگ را بررسی نموده و در نهایت فایل G-Code را برای دستگاه تولید کند. محیط کاربری ساده در کنار امکانات پیشرفته، زمان برنامه‌نویسی را به حداقل رسانده و اجرای پروژه‌های پیچیده را برای اپراتور بسیار آسان می‌کند.

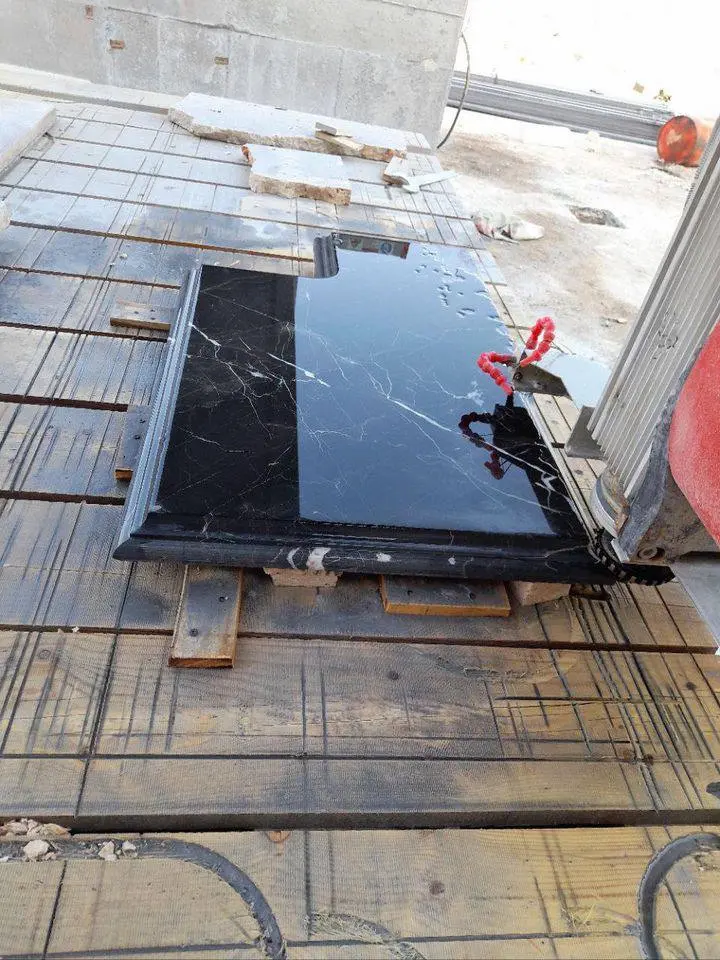

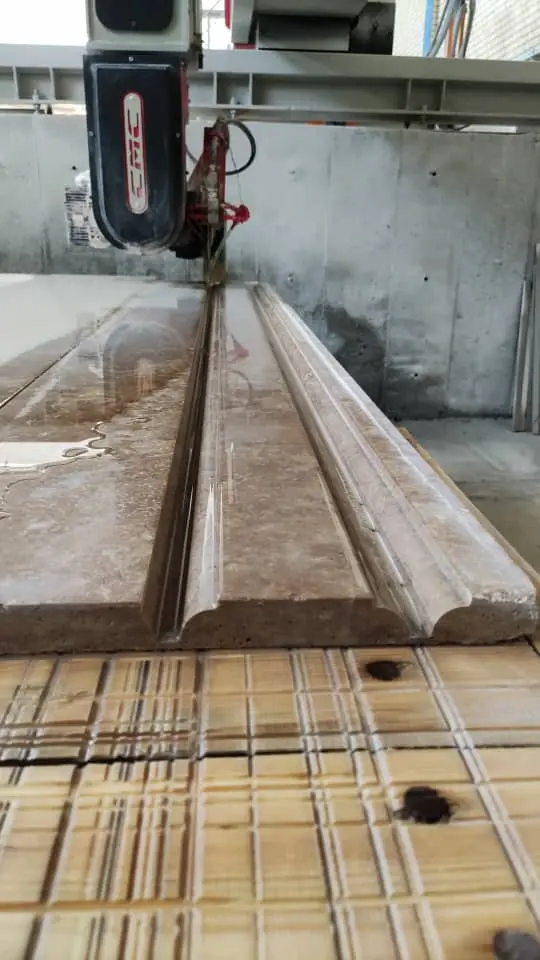

یکی از قابلیت‌های منحصربه‌فرد King 33-BSS، امکان استفاده هم‌زمان از تیغه دیسکی و مته در یک پروژه است. دستگاه بدون نیاز به انتقال قطعه به ماشین دیگر، عملیات برش، سوراخکاری، ایجاد شیار، باز کردن محل سینک، جای شیرآلات و سایر فرآیندهای ماشین‌کاری را به‌صورت کاملاً خودکار انجام می‌دهد. این قابلیت موجب افزایش سرعت تولید، کاهش خطای انسانی و حذف مراحل اضافی در فرآیند ساخت می‌شود.

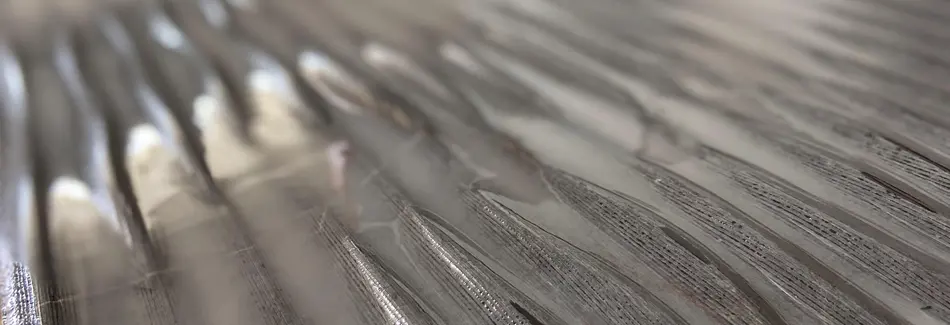

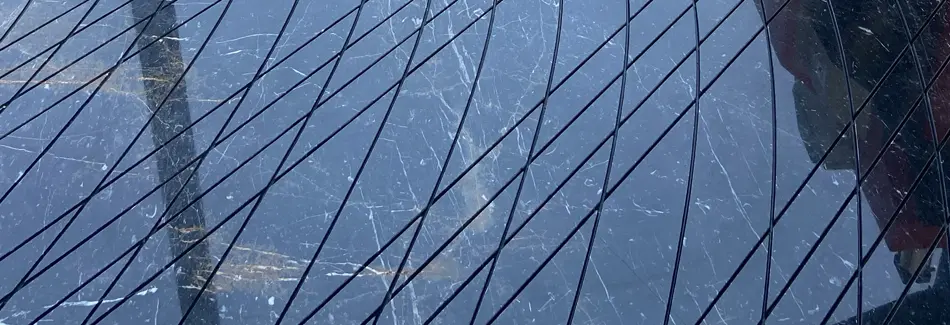

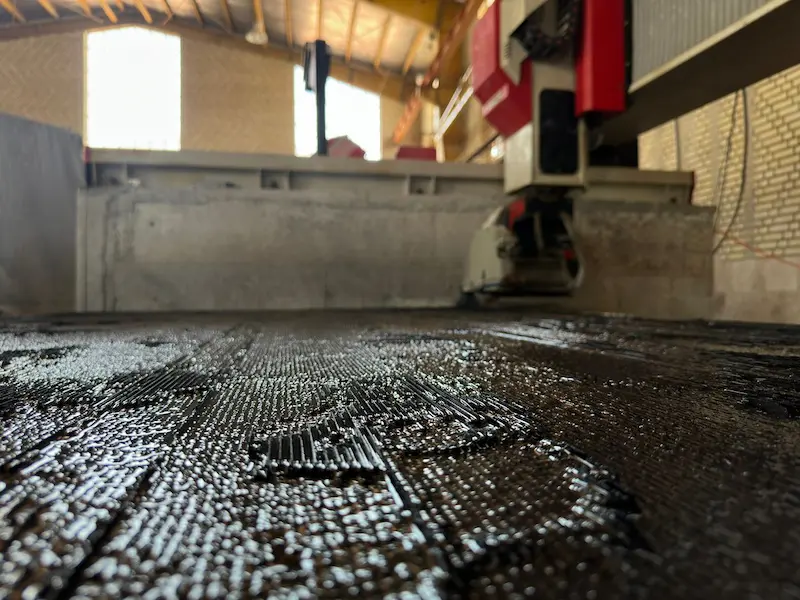

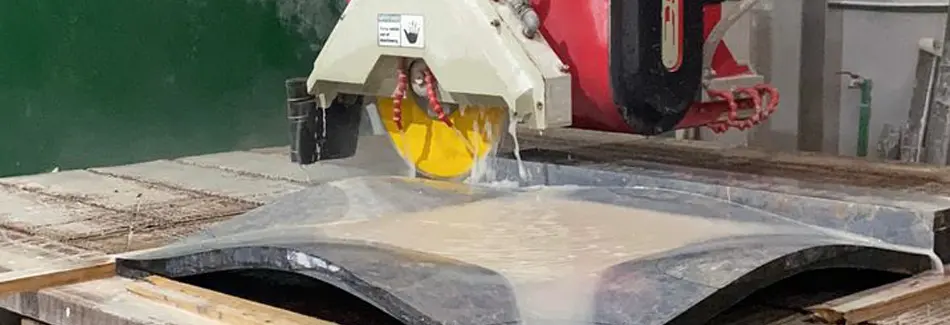

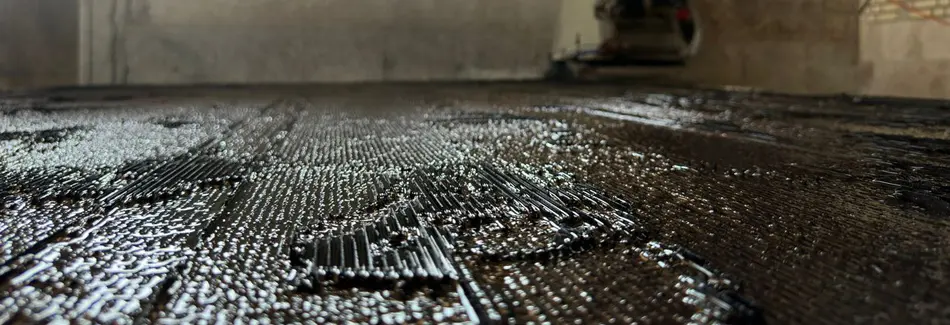

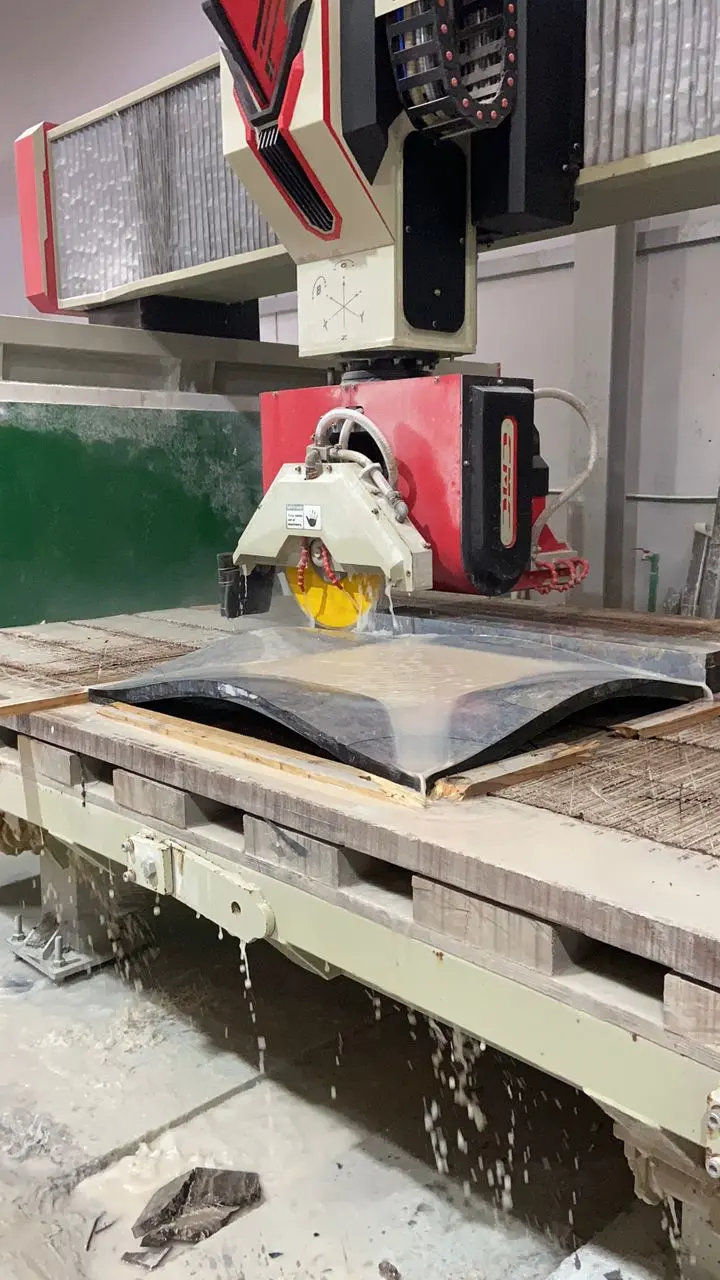

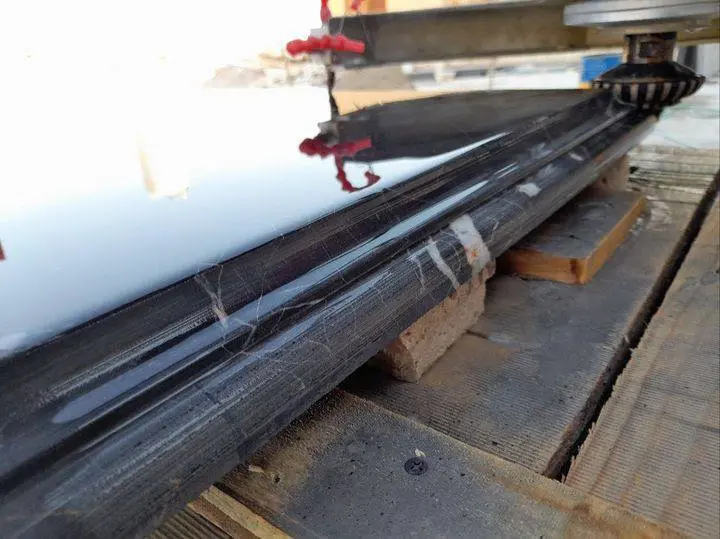

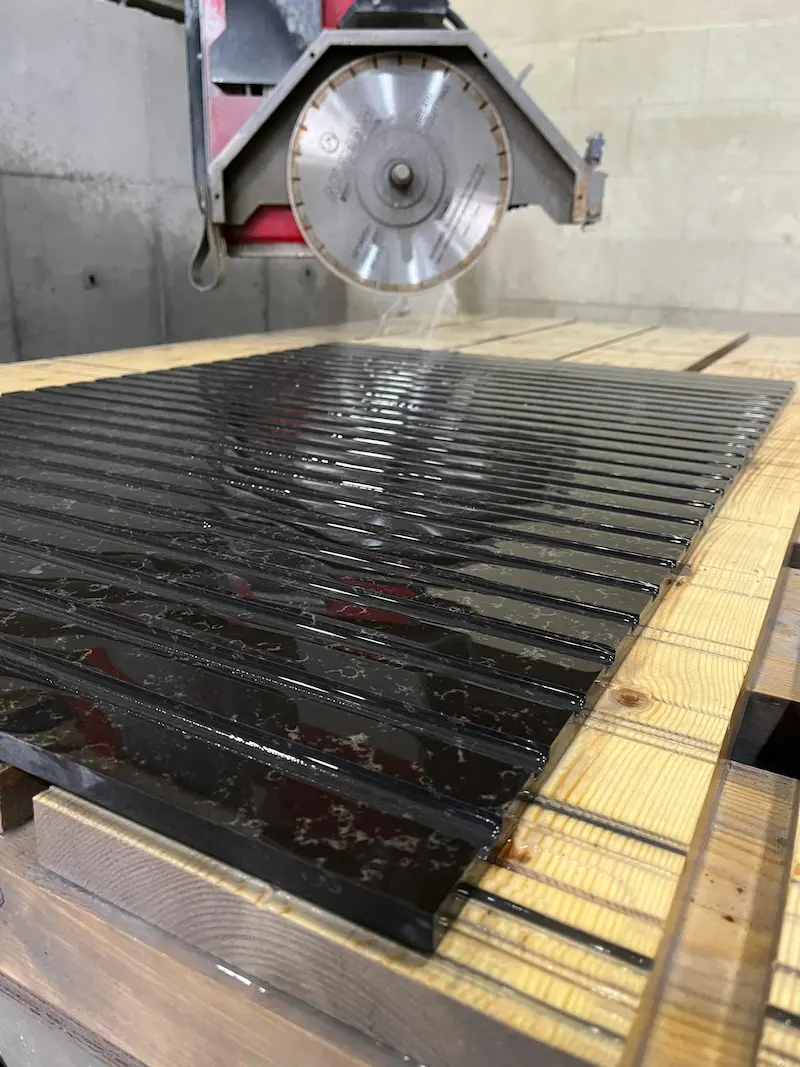

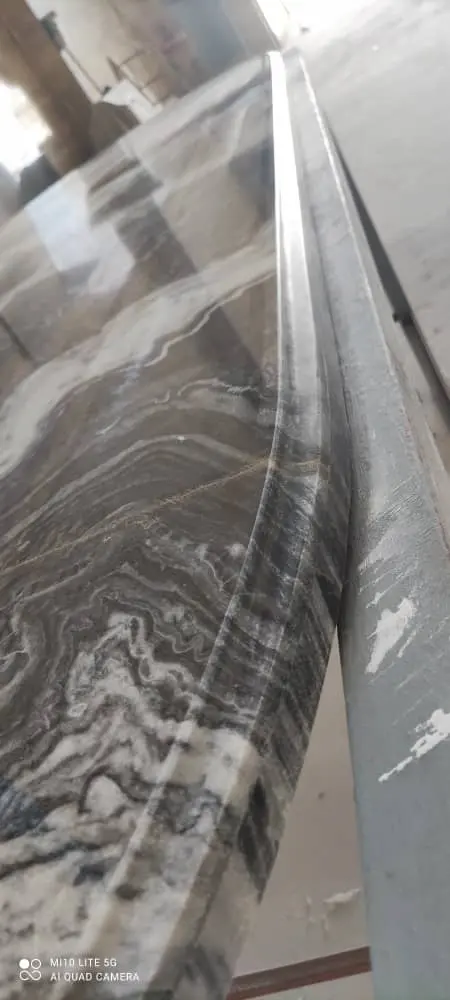

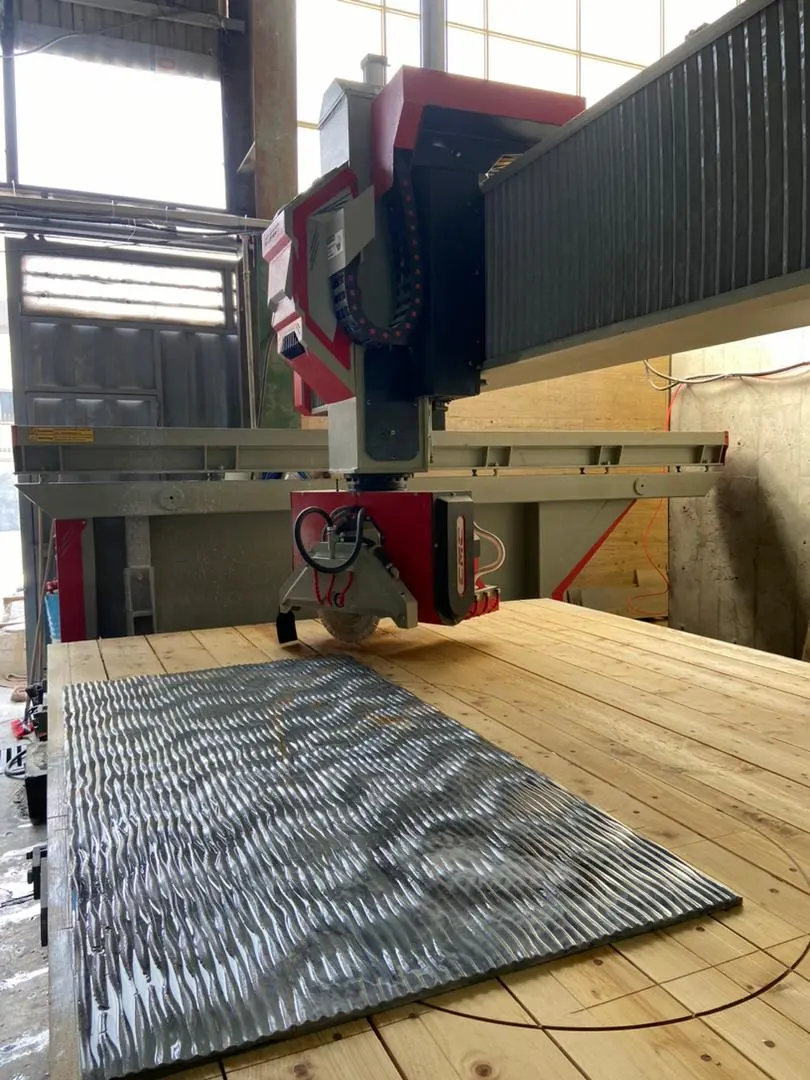

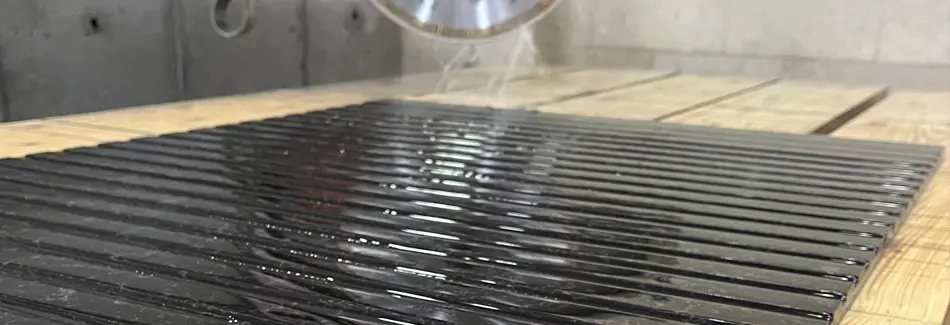

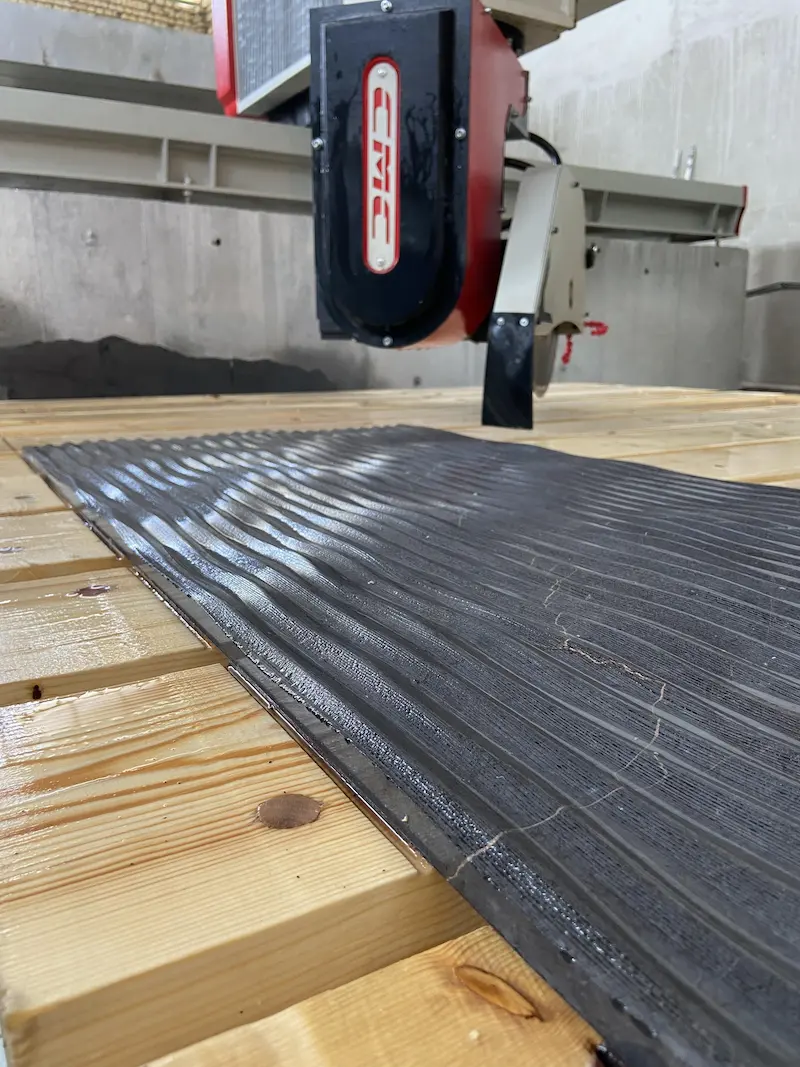

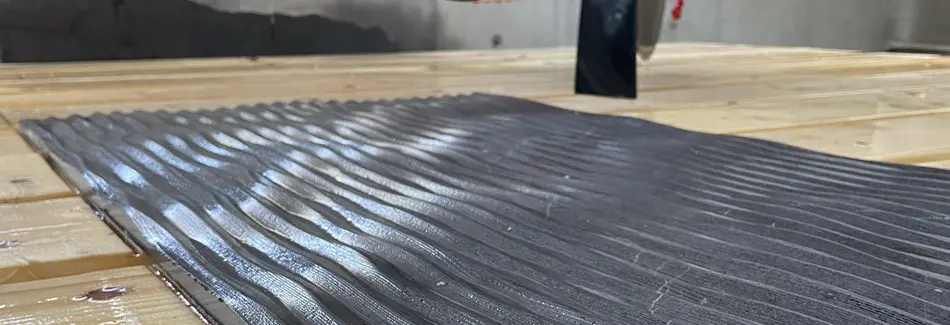

کلگی پنج محور دستگاه امکان اجرای انواع برش فارسی (Miter Cut) در زاویه ۴۵ درجه و همچنین هر زاویه دلخواه را با دقت بسیار بالا فراهم می‌کند. این قابلیت برای تولید صفحات کابینت سنگی، کانتر آشپزخانه، روشویی، آبچکان، نماهای مدرن، پله، قرنیز و انواع اتصالات بدون درز کاربرد گسترده‌ای دارد. علاوه بر این، دستگاه توانایی اجرای حجاری سه بعدی، تولید اسلب های موج دار، ساخت پنل های دکوراتیو و اجرای انواع اسکرچ سنگ را با کیفیتی بسیار بالا دارد. شرکت CMC Automation برای این دستگاه ابزارهای اختصاصی اجرای اسکرچ سنگ را طراحی و تولید کرده است تا امکان ایجاد انواع بافت های مدرن، خطوط تزئینی و طرح های خاص روی سنگ طبیعی فراهم شود. امروزه اسکرچ سنگ یکی از پرطرفدارترین سبک های طراحی در معماری داخلی و نمای ساختمان به شمار می رود و این دستگاه امکان تولید سریع، دقیق و یکنواخت انواع صفحات اسکرچ، اسلب های دکوراتیو و آبجکت های سنگی را در تیراژ بالا فراهم می کند.

برای تأمین توان موردنیاز ماشین‌کاری، روی دستگاه از الکترواسپیندل قدرتمند ایتالیایی استفاده شده که به‌طور اختصاصی برای فرآوری سنگ طراحی شده است. این اسپیندل توانایی کار مداوم در شرایط صنعتی، تحمل بارهای سنگین، سرعت بالا و دقت فوق‌العاده را داشته و کیفیت برش و ماشین‌کاری را حتی روی سخت‌ترین سنگ‌ها تضمین می‌کند. همچنین دستگاه به کامپیوتر صنعتی لمسی بدون فن، تابلو برق حرفه‌ای مجهز به کولر، سیستم عیب‌یابی هوشمند و تجهیزات الکتریکی صنعتی باکیفیت مجهز شده است تا عملکردی پایدار، مطمئن و بدون توقف در خطوط تولید حرفه‌ای ارائه دهد.

King 33-BSS تنها یک دستگاه برش اسلب نیست، بلکه یک مرکز ماشین‌کاری پنج محور سنگ (5Axis Stone Machining Center) محسوب می‌شود که قابلیت انجام برش، سوراخکاری، شیارزنی، فارسی‌بر، حجاری سه‌بعدی، ایجاد سطوح موج‌دار، اجرای بافت‌های تزئینی، ساخت صفحات کابینت، کانتر، روشویی، میز، پله، نما، قطعات دکوراتیو و انواع پروژه‌های سفارشی را تنها با یک بار قرار دادن اسلب روی میزکار فراهم می‌کند. ترکیب فناوری True Simultaneous 5-Axis، کلگی Hi-Tech بدون بک‌لش، نرم‌افزار حرفه‌ای ایتالیایی، دوربین اسکن اسلب، سیستم لیفتینگ، سروو موتورهای صنعتی، بال‌اسکروهای دقیق و تجهیزات الکتریکی حرفه‌ای، این دستگاه را به یکی از پیشرفته‌ترین و کامل‌ترین ماشین‌آلات فرآوری سنگ و سرامیک در صنعت CNC تبدیل کرده است.

خصوصيات دستگاه :

• مجهز به سیستم وکیوم لیفتینگ جهت جابجایی سنگ حین برشکاری و اسکنر جهت شناسایی و چیدمان راحت قطعات
• سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
• استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..
• مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
• ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
• مجهز به سیستم حرکتی دنده مورب آلمانی جهت حركت نرم و بدون خطا با حداقل لقي
• مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
• مجهز به سیستم ریل و واگن استاندارد تايوان
• مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
• استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
• قابليت برش زاویه دار و پیچیده انواع اسلب ها توسط دیسک پنج محور
• دارای نرم افزار کنترلی تمام فارسی بهمراه نرم افزار اسلب بر تمام اتوماتیک بدون نیاز به جیکد گیری
• مجهز به سيستم پاشش آب جهت كار بر روي سنگ
• مجهز به میزکار اسلب برگردان با محدوده برش 2000 * 3000 میلیمتر
• قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب جلوگیری از صدمه زدن به دستگاه و قطعه کار و ابزار
• استفاده از سیستم آكاردئون (كاور محورها)
• استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
• سرعت بالاي محورها حداكثر 20000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر
• مجهز به کلگی پنج محور پیشرفته شرکت سی ام سی و موتور ضد آب قدرتمند جهت اتصال ابزار برش ، سوراخ کاری و دیسک برش تا قطر 400 میلیمتر
• ابعاد دستگاه 3000( ارتفاع) * 6000(طول) *4000(عرض) میلیمتر
• دارای یک سال گارانتی کلیه قطعات و 10 سال خدمات پس از فروش
